Fixturlaser ECO激光对中仪
Fixturlaser ECO激光对中仪测量调整系统：
一、功能与技术特点：
a) ★水平轴对中测量
b) ★任意三点法水平对中
c) ★垂直轴对中
d) ★热膨胀预置
e) ★蓝牙传输功能
可 升级，实现新功能。
1．对中仪 显示误差：显示值的1% ±1dig
|
系统特点，包括： |
|
- 4”高分辨率彩色、带背光、宽视角显示单元让操作 人员使用更加清晰 |
|
- ★全程图形化操作，图形化操作引导，无文字界面，操作简便。 -任意旋转，大大提高了在天上作业的方便性。 |
|
- 无线蓝牙数据传输，简化了仪器装配操作，测量过程中激光不会被导线 阻挡， 并且接线插头损坏的可能。 |
|
-★ 线激光和20mm超大CCD激光接收器完全避免粗调，使用效率大幅 提高。 |
|
-★ CCD测量技术的使用可以抵抗环境光线的干扰，提高测量精度。 |
|
- 备有内存，可储存>1000个测量记录，储存过程非常简单。 |
|
- 备有USB接口，传送储存数据到计算机上。 |
|
- 预装夹具简化了安装和拆卸夹具过程 |
|
-▲ 用户可自定测量允差范围 |
|
-▲ 结果界面中以不同颜色分别指示联轴器偏差值是在允差范围内(绿色)， 一倍到两倍允差之间(橙色)还是两倍允差以外(红色)。操作人员无需对照允差表便可快速地得知测量结果是否合格。 |
2、瑞典Fixturlaser ECO激光对中仪的设计思想：操作简单、快速且精度更高。它们不仅是测量工具、而且是调整工具（所有的功能的数据均随调整而变化，指导调整的实施）。
3、系统可 升级新功能。系统为触屏无文字显示，易于应用。
4、生产体系经ISO9001认证，产品防水防振防尘符合IP65标准。产品出厂时，经过严格的检验标定，同时原厂标定证书将随货交于收货人。
二、技术功能：
1、水平机械轴对中：是 常见应用轴对中的场合，例如：风机的齿轮箱和电机、电机与泵的轴对中。探头和主机之间可以进行蓝牙传输。
2、三点法：从任意位置开始，只需将轴旋转两个间隔45°（角度太小无法保证精度）的三个位置读取数据，就可以确定机器的位置，适合转动狭小或快速检测。它所提供的所有相关信息，迅速显示在屏幕上。快捷模式可以自动记录读数。
3、热膨胀值预置程序：工作温度高的设备，冷却对中时不考虑热膨胀因素，运行时会产生新的不对中。在冷态，将热膨胀补偿值（角度、平等偏差）输入仪器中，可计算出冷态调整时正确的垫片值和调整量，从而使热态运行良好。在风电行业里可运用在整机出厂前先调整到需要的预留量。
4、软脚检测：调整地脚时受到限制，重新选择其它不受限制的地脚进行调整，并给出调整值。
5、重复性测试：检测激光在现场环境状态的重复性，可选择并调整抗干扰参数。
6、探测器值显示：动态显示测量值。
三、系统配置：
1．系统配置
设备名称：FIXTURLASER ECO激光测量系统
型 号：FIXTURLASER ECO
生产厂家：瑞典ACOEM AB
供货数量：1套
2．配置参数

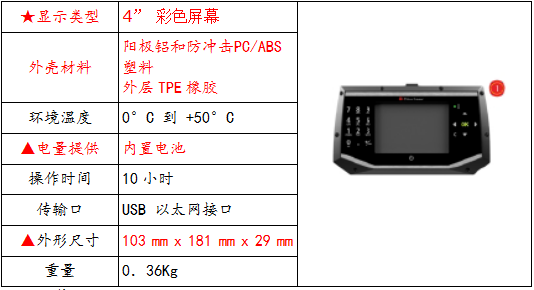

A.显示器

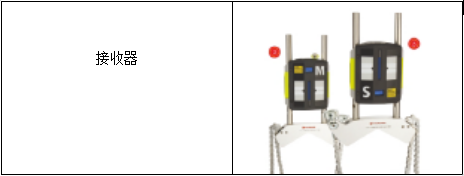

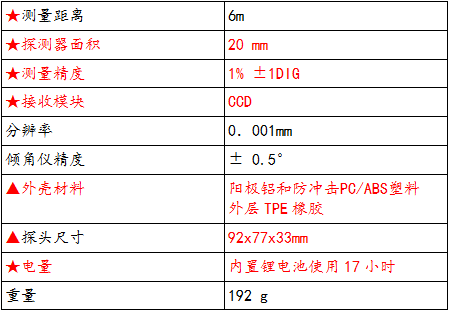

B．探测器的单元
四、交货地：购方提供
五、交货期：现货
六、售后服务安装调试及培训：
1. 产品交货时，我方将对使用方的工程技术人员及施工人员进行技术培训，激光对中仪由于无文字显示，是完全基于图形及符号显示的触摸屏， 适合现场施工人员使用。
2. 我方对在用产品采取质量和使用的跟踪服务，如使用方现场遇见技术问题，可拔打010-64736970或13466597437 ， 24小时热线服务电话。乙方在接到电话后24小时内提供完整的解决方案。
3、我方向使用方提供产品及技术升级服务信息，供用户不断提高施工技术手段及能力时根据需要选用。
4. 乙方负责产品的定期国内、国外检验、标定服务。(我方与中国 检验标定机构联合，提供在国内具有法律效力的标定证书的产品供应商，收费)
5．在正常使用的条件下，我方负责对仪器终身质保(需每年到厂家进行标定,费用3500) 维修费用及运费由我方支付。或者质保壹年终身维护，一年后我方负责维修，维修费用及运费由使用方支付。
