CXM振动分析仪
CXM振动分析仪不同于其它的分析仪器，它具有强大的振动分析功能；
◆转动设备的机械损坏，40%--50%的故障与动平衡不良有关。
◆光学速度传感器容易安装及使用，并且具有良好的距离适用性。
◆不需要猜测平衡结果，能大量节省平衡旋转设备的时间；
◆可平衡风机，涡轮机，汽轮机，泵浦，磨床等所有转动设备。

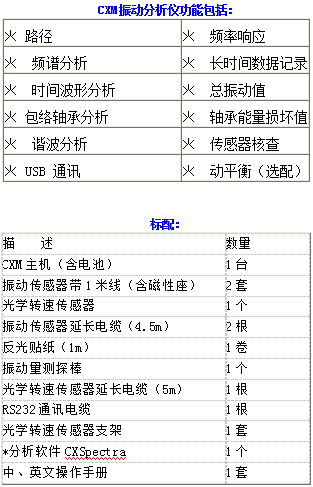

＊路径
＊频谱分析
＊包络轴承分析
＊谐波分析
＊USB通讯
＊频率响应
＊长时间数据记录
＊总振动值
＊轴承能量损坏值
＊传感器核查
＊动平衡（选配）
CXM振动分析仪功能：
1.谐波分析功能
可同步测量两个测点的振动值
可同步显示转速.总振动值及谐波
可帮助初学者准确判断是否为动平衡.对中不好等机械故障
2.频谱分析功能
测量频宽选择：
High pass:4 HZ, 8 HZ ,10 HZ
Low pass:1000,1600,6400、12800HZ
Window:Hanning/Rectangular
3.Envelope（包络频谱分析功能）
测量频宽选择：
0.6—1.2k,1.2—2.2k
2.2—3.2k,3.2—6.4k
此功能用于轴承及齿轮的早期缺陷的分析。
4.Frequency Response （频率响应功能）
可同时采集到一倍转速频率振动值及相位
可改变机器转速采集到不同转速下振幅与相位
此功能主要判断设备的共振频率
5.总振动值测量功能
长条显示振动稳定状况
数字显示振动值
频宽设定:高通4. 8. 10hz低通1k,1.6k,3.2k,6.4k
具备持续量测及冻结量测功能
可设定ISO振动量测标准
6.轴承状况值测量功能
长条显示振动稳定状况
数字显示振动值
频宽设定：500,1000,2000
采用ENVELOPE讯号处理技术
振幅单位：gE
具备持续量测及冻结量测功能
7.动平衡校正功能（选配）
可通过试重法.影响系数法实施平衡校正
可实施单.双面动平衡校正
可适用于动平衡转速120—120000RPM
内建数字转速追踪滤波装置
具转速变化及时时监控功能
平衡配置可自动切换平衡分布点
更改校正半径，重新计算平衡配重
可通过试重法.影响系数法实施平衡校正
可自动对比平衡等级是否符合ISO1940平衡等级标准
8、路径检测功能
可同时下载多个路径
可同时采集轴承值、包络谱、频谱图、时间波形
可设置警戒值的报警，直接显示红、黄、绿
可直接比对前一次的振动值
9、长时间在线检测功能
可检测振动缺陷的设备
总时间可选择1、2、4、8、12、24小时
10、上等版振动分析软件（选配）
具量测点数据库管理系统
可建立非振动的量测点，并可手动输入抄表数值
可作非振动量测点(如压力、温度、油脂)的趋势分析
具量测路径管理系统
可以预设总振动值及轴承状况值的警戒限
可无限登录设备检修、损坏、分析诊断数据
总振动值及轴承状况值趋势分析
具SKF、FAG等轴承查询及新轴承建文件功能
需内建18种厂牌轴承数据库20000笔以上轴承数据
设备监控警戒限设定及设备运转状况浏览
具正确转速及异常频率自动修正功能
可自动出具量测及设备异常分析诊断报表
皮带轮、齿轮箱或多段式设备可自动计算转速
可自动对比平衡等级是否符合ISO1940平衡等级标准。
CXM振动分析仪及现场动平衡仪是广受用户欢迎的的产品。CXM振动分析仪及现场动平衡仪利用了Texas仪器处理器的超强性能，具备工业应用中zui快速的DSP处理器，同时继承了历经时间考验的被广泛认可的功能特性。
CXM振动分析仪及现场动平衡仪为多功能线上动平衡及振动分析仪，平衡不良易造成转动设备振动过大，致使轴承、轴封等元件加速损坏，严重时更会导致工安问题。大部份的转动设备都可以直接线上实施平衡校正，不需要拆卸叶轮或转子，除了节省时间与保养费用之外，更可以得到较佳的平衡效果。此仪器内建单、双平面动平衡校正功能，操作简易、精度高，并具备振动频谱、相位分析、Coast down及轴承状况检测功能，所有讯号均能以双频道同时量测，或由路径功能直接将量测资料传输电脑，并可以外接专用分析软体及印表机制作报表。
CXM振动分析仪及现场动平衡仪产品特点:
一个可用于所有转动设备的振动分析仪和现场动平衡仪，包括各类设备：风机、滚动轴承、齿轮箱、汽轮机、发动机、各类泵、电动机等。
具有单双面现场动平衡功能。
包括所有你所需要的功能，可以快速而有效的进行动平衡矫正过程。
操作简单：内置软件知道你完成振动分析和现场动平衡。
光速传感器易于安装和使用。
振动值显示包括速度、加速度和位移。配置的振动传感器非常精确，可靠并且小巧足以放置到任何狭小的缝隙中。
快速、简单、精确
不需要猜测平衡结果，大量节省操作时间。

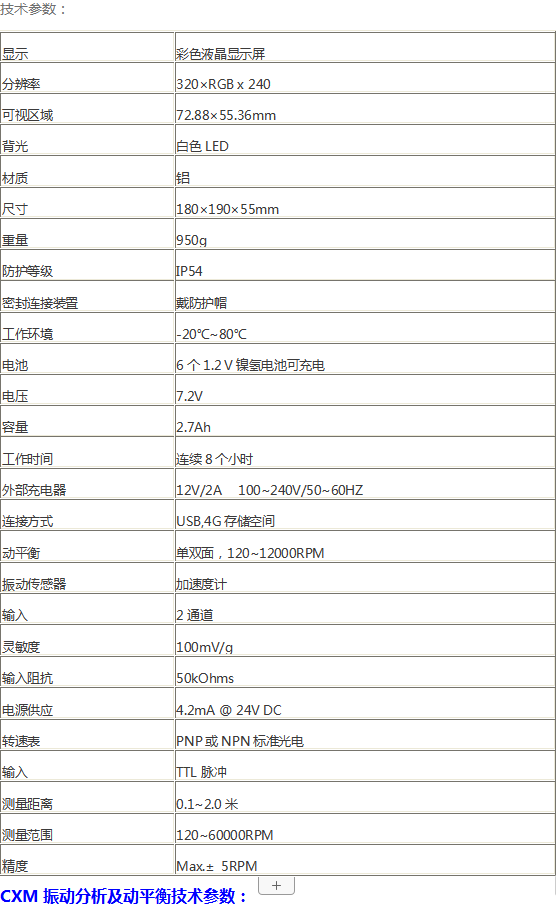

技术参数：
显示：彩色液晶显示屏
分辨率：20×RGB x 240
可视区域：72.88×55.36mm
背光：白色LED
材质：铝
尺寸：180×190×55mm
重量：950g
防护等级：IP54
密封连接装置：戴防护帽
工作环境：-20℃~80℃
电池：6个1.2 V镍氢电池可充电
电压：7.2V
容量：2.7Ah
工作时间：连续8个小时
外部充电器：12V/2A 100~240V/50~60HZ
连接方式：USB,4G存储空间
动平衡：单双面，120~12000RPM
振动传感器：加速度计
输入：2通道
灵敏度：100mV/g
输入阻抗：50kOhms
电源供应：4.2mA @ 24V DC
转速表：PNP或NPN标准光电
输入：TTL脉冲
测量距离：0.1~2.0米
测量范围：120~60000RPM
精度：Max.±5RPM
